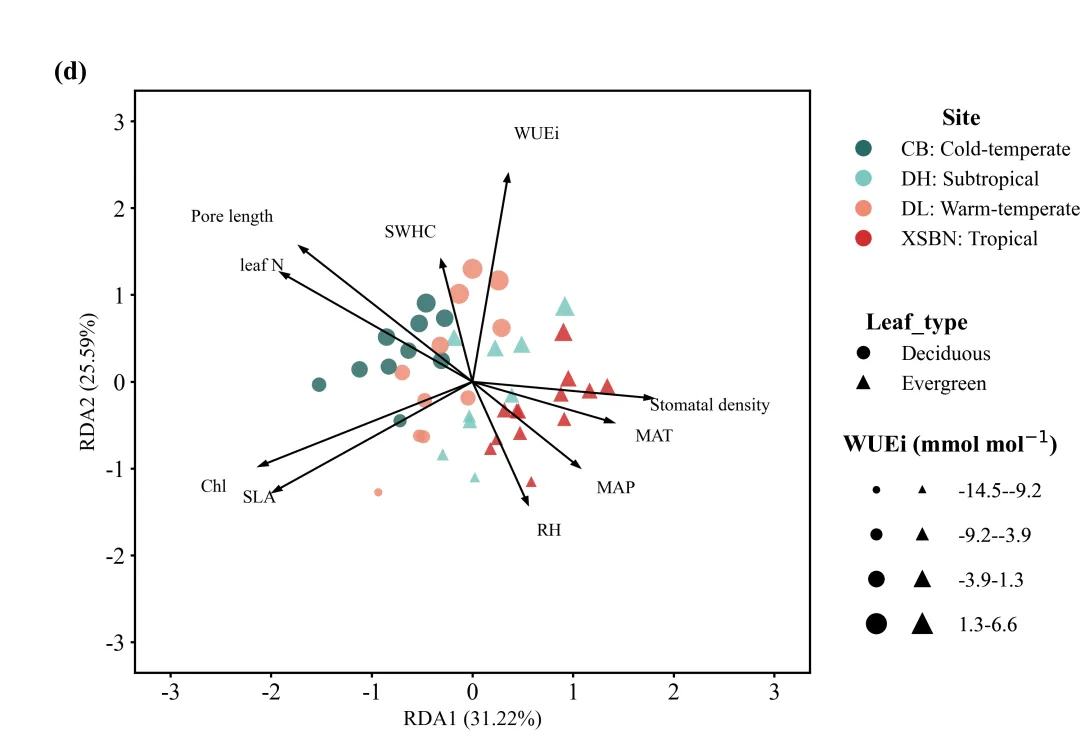

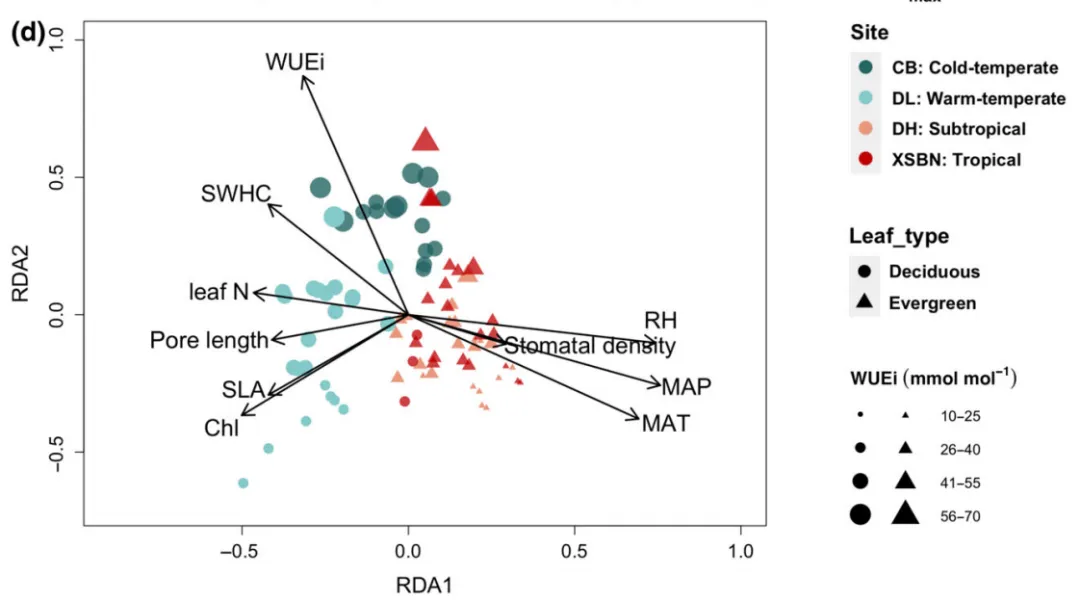

期刊图片复现|Python绘制RDA/冗余分析图

# =========================================================================================# ====================================== 1. 库的导入 =========================================# =========================================================================================import numpy as npimport matplotlib.pyplot as pltimport matplotlib.lines as mlinesfrom matplotlib.legend_handler import HandlerTupleplt.rcParams['font.family'] = 'serif'plt.rcParams['font.serif'] = ['Times New Roman']plt.rcParams['axes.unicode_minus'] = Falseimport matplotlibmatplotlib.rcParams['pdf.fonttype'] = 42matplotlib.rcParams['ps.fonttype'] = 42from skbio.stats.ordination import rdafrom sklearn.preprocessing import StandardScalerimport pandas as pd

# =========================================================================================# ====================================== 2.颜色库 =========================================# =========================================================================================COLOR_SCHEMES = {    1: ['#2a6a66', '#7bc8c1', '#ee8b73', '#cf2e2e'],}SELECTED_SCHEME_ID = 20 #配色方案

# =========================================================================================# ====================================== 3.RDA 计算=========================================# =========================================================================================def run_rda_with_skbio(X, Y, scaling_type=2):    #标准化处理    scaler_X = StandardScaler()    X_scaled_array = scaler_X.fit_transform(X)    X_scaled = pd.DataFrame(X_scaled_array, columns=X.columns, index=X.index)    #执行RDA分析    rda_result = rda(Y, X_scaled, scale_Y=True, scaling=scaling_type)# Y为响应变量，X_scaled为预测变量，scale_Y=True表示对Y也进行标准化    #提取分析结果，样本得分的前两列 (RDA1, RDA2)    rda_scores = rda_result.samples.iloc[:, :2].values    #提取性状得分    trait_loadings = rda_result.features.iloc[:, :2].values    #提取环境因子得分    env_loadings = rda_result.biplot_scores.iloc[:, :2].values    #提取方差解释率    variance_ratios = rda_result.proportion_explained.iloc[:2].values    print(f"RDA1={variance_ratios[0]:.2%}, RDA2={variance_ratios[1]:.2%}")    return rda_scores, trait_loadings, env_loadings, variance_ratios

# =========================================================================================# ====================================== 4.绘图函数=========================================# =========================================================================================def plot_and_save_rda_results(X, Y, meta, rda_scores, trait_loadings, env_loadings, variance, site_colors_map):    fig, ax = plt.subplots(figsize=(10, 7)) #创建图形    plt.subplots_adjust(right=0.75) #调整子图参数，为图例留出空间    shape_map = {'Deciduous': 'o', 'Evergreen': '^'} #设置不同的标记形状    wuei_vals = Y['WUEi'].values #获取指定列的所有值    sizes = ((wuei_vals - wuei_vals.min()) / (wuei_vals.max() - wuei_vals.min())) * 150 + 30 # 根据WUEi的值计算点的大小    # 遍历组别数据    for i in range(len(meta)):        current_site = meta.iloc[i]['Site'] #获取站点，用于配色        color = site_colors_map.get(current_site, '#333333') #获取该站点的颜色        # 绘制散点图        ax.scatter(rda_scores[i, 0], #x轴为第i个样本的RDA1得分                   rda_scores[i, 1], # y轴为第i个样本的RDA2得分                   c=color, #颜色                   marker=shape_map[meta.iloc[i]['Leaf_type']], #对应的形状                   s=sizes[i], #根据WUEi大小设置点的大小                   alpha=0.85, #点的透明度                   edgecolors='none') #边缘颜色    max_score = np.max(np.abs(rda_scores)) #所有样本得分中的最大绝对值    scale_factor = max_score * 1.0 #定义一个缩放因子，用于箭头缩放    vectors = [] #用于存储所有向量（环境因子和性状）的信息    for i, col in enumerate(X.columns): vectors.append({'x': env_loadings[i, 0], 'y': env_loadings[i, 1], 'label': col}) # 遍历X，将其RDA1/RDA2负载和标签存入列表    for i, col in enumerate(Y.columns): vectors.append({'x': trait_loadings[i, 0], 'y': trait_loadings[i, 1], 'label': col}) # 遍历Y，将其RDA1/RDA2负载和标签存入列表    vec_df = pd.DataFrame(vectors) #转换为DataFrame    vec_df['angle'] = np.arctan2(vec_df['y'], vec_df['x']) # 计算每个向量与x轴正方向的夹角    vec_df = vec_df.sort_values('angle').reset_index(drop=True) # 按照角度对向量进行排序    vec_df['radius_mult'] = 1.15    for i in range(len(vec_df)): # 遍历排序后的所有向量        prev = i - 1 # 获取前一个向量的索引        if prev < 0: prev = len(vec_df) - 1 # 如果当前是第一个向量，则将其前一个向量设置为最后一个        diff = abs(vec_df.loc[i, 'angle'] - vec_df.loc[prev, 'angle']) # 计算当前向量与前一个向量的角度差        if diff > np.pi: diff = 2 * np.pi - diff # 如果角度差大于180度，则用360度减去它，取较小的夹角        if diff < 0.30:  #如果角度差小于多少的时候，认为标签可能重叠            if vec_df.loc[prev, 'radius_mult'] <= 1.05: # 检查前一个标签是否在默认位置                vec_df.loc[i, 'radius_mult'] = 1.30 # 如果是，则将当前标签的半径调大            else:                vec_df.loc[i, 'radius_mult'] = 0.98 # 则将当前标签的半径拉近        tx = x * row['radius_mult'] #标签的x坐标        ty = y * row['radius_mult'] #标签的y坐标        ang = row['angle'] #当前向量的角度        ha = 'left' if -np.pi / 2 <= ang <= np.pi / 2 else 'right' #标签的水平对齐方式        va = 'bottom' if 0 < ang < np.pi else 'top' #标签的垂直对齐方式        #添加文本        ax.text(tx, #x坐标                ty, #y坐标                row['label'], #文本内容                color='black', #颜色                fontsize=12, #字体大小                ha=ha, #水平对齐方式                va=va, #垂直对齐方式                zorder=6)    ax.set_xlabel(f'RDA1 ({variance[0]:.2%})', fontsize=14) #x轴标题    ax.set_ylabel(f'RDA2 ({variance[1]:.2%})', fontsize=14) #y轴标题    ax.set_xlim(-max_score * 2.2, max_score * 2.2) #x轴的显示范围    ax.set_ylim(-max_score * 2.2, max_score * 2.2) #y轴的显示范围    # 设置坐标轴刻度样式    ax.tick_params(        axis='both',  #作用于X轴和Y轴        which='major',  #作用于主刻度        direction='out',  #刻度线朝外        width=1.5,  #刻度线粗细        length=3,  #度线长度        labelsize=16  #字体大小    )    #遍历边框    for spine in ax.spines.values():        spine.set_visible(True) #可见        spine.set_color('black') #颜色        spine.set_linewidth(1.5) #线宽    # 使用列表推导式为每个站点创建一个图例句柄    site_handles = [mlines.Line2D([], [], color=c, marker='o', linestyle='None', markersize=10, label=s) for s, c in site_colors_map.items()]    #创建第一个图例站点颜色的图例    leg1 = ax.legend(handles=site_handles,                     title='Site', #标题                     loc='upper left', #图例位置                     bbox_to_anchor=(1.02, 1.0), #详细坐标                     frameon=False, # 不显示边框                     fontsize=14, #字体大小                     title_fontsize=16) #标题字体大小    leg1.get_title().set_fontweight('bold') #获取图例1的标题并设置为粗体    ax.add_artist(leg1) # 将第一个图例添加到坐标轴上    #绘制形状的图例    type_handles = [mlines.Line2D([], [], color='black', marker='o', linestyle='None', markersize=8, label='Deciduous'), #创建圆形的图例句柄                    mlines.Line2D([], [], color='black', marker='^', linestyle='None', markersize=8, label='Evergreen')] #创建三角形的图例句柄    # 创建第二个图例    leg2 = ax.legend(handles=type_handles,                     title='Leaf_type', #标题                     loc='upper left', #位置                     bbox_to_anchor=(1.02, 0.65),                     frameon=False, # 不显示图例边框                     fontsize=14, #字体大小                     title_fontsize=16) #标题字体大小    leg2.get_title().set_fontweight('bold') # 获取图例2的标题并设置为粗体    ax.add_artist(leg2) # 将第二个图例添加到坐标轴上    #最大、最小值    min_wuei = wuei_vals.min()    max_wuei = wuei_vals.max()    #创建等距的区间    breakpoints = np.linspace(min_wuei, max_wuei, 5)    #空的标签列表    labels = []    for i in range(4):        #格式化字符串来创建区间标签        label_text = f"{breakpoints[i]:.1f}-{breakpoints[i + 1]:.1f}"        # 将刚刚创建的文本标签添加到列表        labels.append(label_text)    # 定义图例中对应的点大小    sizes = [4, 7, 10, 13]    circle_handles = [mlines.Line2D([], [], color='black', marker='o', linestyle='None',markersize=s) for s in sizes] #创建圆形句柄    triangle_handles = [mlines.Line2D([], [], color='black', marker='^', linestyle='None',markersize=s) for s in sizes] #创建三角形句柄    combined_handles = list(zip(circle_handles, triangle_handles)) # 将圆形和三角形句柄配对成元组列表    #创建第三个图例    leg3 = ax.legend(handles=combined_handles,                     labels=labels,                     title=r'WUEi (mmol mol$^{-1}$)', # 图例标题                     loc='upper left', bbox_to_anchor=(1.02, 0.45), #位置                     frameon=False, # 不显示图例边框                     fontsize=14,#字体大小                     title_fontsize=16, #标题字体大小                     labelspacing=1.2, #标签之间的垂直间距                     handlelength=4, #调整图例句柄的长                     handler_map={tuple: HandlerTuple(ndivide=None)})    leg3.get_title().set_fontweight('bold') # 获取图例3的标题并设置为粗体    ax.add_artist(leg3) # 将第三个图例添加到坐标轴上    #小标题    ax.text(-0.12, #x坐标            1.02, #y坐标            '(d)', # 文本内容            transform=ax.transAxes, # 指定坐标系              fontsize=18, #字体大小            fontweight='bold') #字体粗细    plt.savefig(fr"{SELECTED_SCHEME_ID}.png", dpi=300)    plt.savefig(fr"{SELECTED_SCHEME_ID}.pdf", dpi=300)

    excel_path = r'data.xlsx' # 定义数据文件的路径    X = pd.read_excel(excel_path, sheet_name='Environment_Factors') # 读取X    Y = pd.read_excel(excel_path, sheet_name='Traits') # 读取Y    meta = pd.read_excel(excel_path, sheet_name='Metadata') #读取区域类别    current_palette = COLOR_SCHEMES.get(SELECTED_SCHEME_ID, COLOR_SCHEMES[1]) #获取配色方案    unique_sites = sorted(meta['Site'].unique()) # 获取站点用于配色    site_colors_map = dict(zip(unique_sites, current_palette)) #建立站点颜色的映射

    X_numeric = X.select_dtypes(include=[np.number]) #x    print('X_numeric',X_numeric)    Y_numeric = Y.select_dtypes(include=[np.number]) #Y    print('Y_numeric',Y_numeric)    print("RDA分析")    scores, t_loads, e_loads, var_ratios = run_rda_with_skbio(X_numeric, Y_numeric, scaling_type=2)

#定义输出结果    output_excel_path = r'rda_analysis_results.xlsx'    #创建样本得分的DataFrame    df_scores = pd.DataFrame(scores, columns=['RDA1', 'RDA2'], index=meta.index)    # 沿着列方向 合并meta和 df_scores    df_scores_with_meta = pd.concat([meta, df_scores], axis=1)    #创建性状负载的DataFrame    df_t_loads = pd.DataFrame(t_loads, columns=['RDA1', 'RDA2'], index=Y_numeric.columns)    #索引名称    df_t_loads.index.name = 'Trait'    #创建环境因子负载    df_e_loads = pd.DataFrame(e_loads, columns=['RDA1', 'RDA2'], index=X_numeric.columns)    df_e_loads.index.name = 'Environment_Factor'#索引名称    #创建方差解释率    df_var_ratios = pd.DataFrame(var_ratios, columns=['Proportion_Explained'], index=['RDA1', 'RDA2'])    df_var_ratios.index.name = 'Axis'#索引名称    print('df_scores_with_meta',df_scores_with_meta)    print('df_t_loads',df_t_loads)    print('df_e_loads',df_e_loads)    print('df_var_ratios',df_var_ratios)    #保存结果的Excel文件    with pd.ExcelWriter(output_excel_path) as writer:        df_scores_with_meta.to_excel(writer, sheet_name='Sample_Scores_with_Meta', index=False)        df_t_loads.to_excel(writer, sheet_name='Trait_Loadings')        df_e_loads.to_excel(writer, sheet_name='Env_Factor_Loadings')        df_var_ratios.to_excel(writer, sheet_name='Variance_Explained')

   # 调用前面定义的绘图函数    plot_and_save_rda_results(X_numeric,                              Y_numeric, # Y                              meta, #分组数据                              scores, #RDA样本得分                              t_loads, #RDA性状负载                              e_loads, #RDA环境因子负载                              var_ratios, #方差解释率                              site_colors_map=site_colors_map, #站点颜色                              )

SELECTED_SCHEME_ID =20#配色方案

2.设置绘图结果的保存地址：

plt.savefig(fr"{SELECTED_SCHEME_ID}.png", dpi=300)plt.savefig(fr"{SELECTED_SCHEME_ID}.pdf", dpi=300)

excel_path = r'data.xlsx' # 定义数据文件的路径

4.读取x、y等数据用于分析：

Y = pd.read_excel(excel_path, sheet_name='Traits') # 读取Ymeta = pd.read_excel(excel_path, sheet_name='Metadata')

output_excel_path = r'rda_analysis_results.xlsx'
